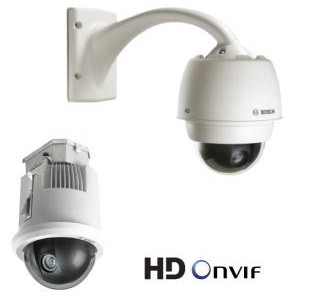

博世VG5-7220-CPT4高清高速球型攝像機AUTODOME 7000 HD 20 倍嵌入天花板式
高分辨率、全高清 PTZ 攝像機具有 1080p25/30 (2MP) 分辨率和 20 倍變焦，適用于拍攝精細的細節
新的 Intelligent Tracking 和報警規則引擎采用新的板載智能視頻分析 (IVA)
使用雙重錄像選項（iSCSI 和 SD 卡）以及雙電源選項（高功率以太網供電（高功率 PoE）/24 VAC），增強系統靈活性
完全可配置的四碼流，且高清視頻流可單獨配置，基于博世最新的通用產品平臺 (CPP4)
安裝極為輕松直觀，具備多個預配置的用戶模式，允許用戶選擇適合
|
圖像感應器
|
1/2.8 英寸 CMOS
|
|
像素數
|
有效像素：大約 327 萬像素實際像素：大約 200 萬像素
|
|
縱橫比
|
高清：16:9
|
|
鏡頭
|
20 倍光學變焦，（4.7 至 94 毫米）
|
|
對焦
|
單鍵（默認值），自動（正常、低），手動
|
|
光圈
|
自動，手動優先（F1.6 至 F3.5）
|
|
視場
|
|
|
1080p 模式
|
2.9°（長焦）至 55.4°（廣角）
|
|
720p 模式
|
2.0（長焦）至 37.6（廣角）
|
|
最小工作距離
|
白晝模式：300 毫米（廣角）至 1000 毫米（長焦）夜晚模式：10 毫米（廣角）至 1000 毫米（長焦）
|
|
增益控制
|
自動/手動（–3 至 +28 dB，+2 dB 步進/16 步進）
|
|
數字變焦
|
12 倍
|
|
靈敏度（典型）1
|
30 IRE2
|
|
白晝模式
|
|
|
靈敏度提升關閉（1/30 [1/25] 快門）；高靈敏度關閉
|
0.8 lux(0.074 fc)
|
|
靈敏度提升打開，最大（0.25 秒 快門）；高靈敏度打開3
|
0.04 lux (0.004 fc)
|
|
夜晚模式
|
|
|
靈敏度提升關閉（1/30 [1/25] 快門）；高靈敏度關閉
|
0.12 lux (0.011 fc)
|
|
靈敏度提升打開，最大（0.25 秒 快門）；高靈敏度打開3
|
0.005 lux (0.0005 fc)
|
|
電子快門速度 (AES)
|
1/1 至 1/10000 秒，22 步進
|
|
寬動態范圍 (WDR)
|
86 dB（WDR 開啟）
|
|
信噪比 (SNR)
|
> 50 dB（AGC 關閉，加權打開)
|
|
逆光補償
|
開/關
|
|
白平衡
|
ATW、室內、室外、AWB Hold、擴展 ATW、手動、室外自動、鈉燈自動、鈉燈
|
|
日/夜模式
|
黑白，彩色，自動
|
|
1. F1.6，最大 AGC。 正常光源（鹵素?zé)簦?. 有色球型罩將增加 0.8 光圈損失。3. 使用 ND1 + ND4 過濾器測量，用透射因數 0.0025 重新計算。
|
|
|
|
嵌入天花板型號
|
|
遙攝范圍
|
360° 連續
|
|
俯仰角度
|
水平以上 1°
|
|
預置位速度
|
遙攝：400°/秒俯仰：300°/秒
|
|
遙攝/俯仰模式
|
|
|
渦輪模式（手動控制）
|
遙攝：0.1°/秒 – 400°/秒俯仰：0.1°/秒 – 300°/秒
|
|
正常模式
|
0.1°/秒-120°/秒
|
|
預置位精度
|
± 0.1°（典型）
|
|
|
嵌入天花板型號
|
|
輸入電壓
|
21-30 VAC，50/60 Hz（II 類）；高功率 PoE（帶有博世 NPD-6001A 中跨）；PoE+（IEEE 802.3at，標準 4 類）
|
|
功耗，（典型）
|
24 W/44 VA
|
|
4. 在室內使用時，無供電加熱器。5. 室內應用場合下，沒有將加熱器連接至電源盒。
|
|
|
報警輸入保護
|
峰值電流 17 安，峰值功率 300 瓦 (8/20 μs)
|
|
報警輸出保護
|
峰值電流 2 安，峰值功率 300 瓦 (8/20 μs)
|
|
繼電器輸出保護
|
峰值電流 7.3 安，峰值功率 600 瓦 (10/1000 μs)
|
|
電源輸入保護（球型攝像機）
|
峰值電流 7.3 安，峰值功率 600 瓦 (10/1000 μs)
|
|
電源輸出保護（吊臂電源）
|
峰值電流 21.4 安，峰值功率 1500 瓦 (10/1000 μs)
|
|
10/100 以太網數據線路
|
峰值電流 14 安，峰值功率 200 瓦 (8/20 μs)
|
|
攝像機設置/控制
|
通過 Web 瀏覽器（例如 Internet Explorer 版本 7.0 或更高版本）、Bosch Configuration Manager、Bosch Video Management System (BVMS) 或 Bosch Video Client (BVC)
|
|
軟件更新
|
網絡固件上載
|
|
視頻壓縮
|
H.264 (ISO/IEC 14496?10)、M?JPEG
|
|
編碼/視頻流傳輸
|
|
|
|
H.264
|
|
方案
|
|
|
|
流 1
|
|
1
|
全高清 1080p30
|
|
2
|
全高清 1080p30
|
|
3
|
全高清 1080p30
|
|
4
|
全高清 1080p30
|
|
5
|
高清 720p60
|
|
6
|
高清 720p30
|
|
7
|
高清 720p30
|
|
8
|
已降低清晰度的視頻流
|
|
GOP 結構
|
IP，IBP，IBBP
|
|
數據傳輸速率（范圍）
|
9.6 kbps 至 10 Mbps（每個流）
|
|
整體 IP 延遲
|
240 毫秒
|
|
分辨率（水平 x 垂直）
|
|
|
高清分辨率
|
|
|
1080p HD
|
1920 x 1080
|
|
720p HD
|
1280 x 720
|
|
已降低清晰度的標清視頻流
|
|
|
432p SD
|
768 x 432
|
|
288p SD
|
512 x 288
|
|
144p SD
|
256 x 144
|
|
走廊模式
|
400 x 720
|
|
D1 4:3（裁剪）
|
704 x 480
|
|
以太網
|
10-Base T/100 Base-TX，自動偵測，半雙工/全雙工，RJ45
|
|
協議
|
IPv4、IPv6、UDP、TCP、HTTP、HTTPS、RTP/RTCP、IGMP V2/V3、ICMP、ICMPv6、RTSP、FTP、Telnet、ARP、DHCP、SNTP、SNMP (V1，MIB II)、802.1x、DNS、DNSv6、DDNS (DynDNS.org，selfHOST.de，no-ip.com)、SMTP、iSCSI、UPnP (SSDP)、DiffServ (QoS)、LLDP、SOAP、Dropbox、CHAP、digest authentication
|
|
高級聯網
|
IPv6、QoS
|
|
音頻
|
|
|
標準
|
G.711，8 kHz 采樣率L16，16 kHz 采樣率AAC，16 kHz 采樣率
|
|
信噪比
|
>50 dB
|
|
音頻流
|
雙向（全雙工）
|
|
內存卡插槽
|
用戶提供的 SD/SDHC/SDXC 內存卡（最大 2TB – SDXC）
|
|
錄像
|
連續錄制視頻和音頻
|
|
VG4-SFPSCKT
|
|
|
說明
|
光纖以太網介質轉換器套件6.需要小型可插拔 (SFP) 模塊（單獨銷售）。
|
|
數據接口
|
以太網
|
|
數據傳輸速率
|
10/100 Mbps符合 IEEE 802.3 標準全雙工或半雙工電氣端口全雙工光纖端口
|
|
可兼容接收器
|
CNFE2MC
|
|
安裝
|
使用提供的安裝硬件安裝在 VG4-A-PA0、VG4-A-PA1、VG4-A-PA2、VG4?A?PSU1 或 VG4?A?PSU2 電源盒中
|
|
6. 套件需獨立購買，并且必須安裝在 AUTODOME 電源盒里面。
|
|
|
SFP 模塊
|
|
|
說明
|
可互換的模塊，能夠與 MMF 或 SMF 光纖配合使用。
|
|
數據接口
|
以太網
|
|
數據傳輸速率
|
10/100 Mbps符合 IEEE 802.3 標準
|
|
機械參數
|
|
|
尺寸（長 x 寬 x 高）
|
|
|
SFP-2 和 SFP-3
|
55.5 毫米 x 13.5 毫米 x 8.5 毫米（2.2 英寸 x 0.5 英寸 x 0.3 英寸）
|
|
SFP-25、SFP-26
|
63.8 毫米 x 13.5 毫米 x 8.5 毫米（2.5 英寸 x 0.5 英寸 x 0.3 英寸）
|
|
重量（所有 SFP 模塊）
|
0.23 千克（0.05 磅）
|
|
|
類型
|
|
SFP-2
|
MMF
|
|
SFP-3
|
SMF
|
|
SFP-25
|
MMF
|
|
SFP-26
|
MMF
|
|
光纖兼容性
|
|
|
光纖兼容性，MMF
|
50/125 微米 MMF。 對于 50/125 微米光纖，從指定的光預算值中減去 4 dB。 必須符合或超出光纖標準 ITU-T G.651。
|
|
光纖兼容性，SMF
|
8–10/125 微米 SMF。 必須符合或超出光纖標準 ITU-T G.652。
|
|
光學距離規格
|
指定的傳輸距離受光纖的光損耗及連接器、電線和插接面板導致的任何其它損耗的限制。 這些模塊經過專門設計，可以在整個光損耗預算范圍內運行，因此不需要規定最低損耗。
|
|
扇區/標題
|
16 個獨立的扇區，每個扇區可設 20 個字符的標題
|
|
遮蔽
|
24 個可單獨配置的隱私遮蔽
|
|
預置位
|
256 個，每個位置可設 20 個字符的標題
|
|
巡視路線
|
兩 (2) 類巡視路線：錄制巡視路線 – 兩 (2) 條預設巡視路線 - 一 (1) 條，包含多達 256 個連續場景
|
|
支持的語言
|
英語、中文、荷蘭語、法語、德語、意大利語、日語、波蘭語、葡萄牙語和西班牙語
|
|
攝像機電源
|
RJ-45 10/100 Base-TX 以太網（高功率以太網供電（高功率 PoE））或 PoE+（IEEE 802.3at，第 4 類標準）21-30 VAC，50/60 Hz
|
|
加熱器電源
|
RJ-45 10/100 Base-TX 以太網（高功率以太網供電（高功率 PoE））21-30 VAC，50/60 Hz
|
|
視頻和控制
|
RJ-45 10/100 Base-TX 以太網
|
|
報警輸入 (7)
|
2 個受監測；5 個不受監測可針對“常開”或“常閉”編程
|
|
報警輸出 (4)
|
1 個干觸點繼電器；3 個開路收集器/晶體管輸出32 VDC @ 150 ma（最大值）
|
|
音頻
|
1 路單聲道線路輸入，1 路單聲道線路輸出
|
|
信號線路輸入
|
12 千歐（典型值），1 Vrms（最大值）
|
|
信號線路輸出
|
1 Vrms @ 1.5 千歐（典型值）
|
|
|
嵌入天花板（帶有丙烯酸有機玻璃球型罩）
|
|
防水防塵等級/標準
|
IP54，阻燃
|
|
NEMA 4X，適用于：接近危險部件固體異物（正在落下的灰塵、循環灰塵、沉淀的灰塵）進入設備滴水和輕微飛濺的水、軟管澆水和噴濺水進入設施腐蝕劑
|
|
|
工作溫度
|
-10 °C 至 40 °C（14 °F 至 104 °F）
|
|
存儲溫度
|
-40 °C 至 60 °C（-40 °F 至 140 °F）
|
|
濕度
|
0% 至 90% 相對濕度，無冷凝
|
|
7. 在使用丙烯酸有機玻璃球型罩的情況下，除撞擊測試之外，符合 NEMA 4X 的其余各項要求。8. 室內應用場合下，沒有將加熱器連接至電源盒。
|
|
|
尺寸
|
參見尺寸圖
|
|
重量
|
|
|
嵌入天花板型號
|
2.58 千克（5.69 磅）
|
|
室內/室外吊裝型號
|
3.06 千克（6.75 磅）
|
|
球型罩尺寸
|
153.1 毫米直徑（6.03 英寸）
|
|
結構材料
|
|
|
防護罩
|
嵌入天花板型號：鎂吊裝型號：鑄鋁
|
|
球型罩
|
嵌入天花板型號：高清晰丙烯酸有機玻璃吊裝型號：高清晰丙烯酸有機玻璃
|
|
標準顏色
|
白色 (RAL 9003)
|
|
標準涂層
|
粉末噴漆
|
|
球型罩
|
|
|
嵌入天花板型號
|
|
|
透明高清晰丙烯酸有機玻璃
|
VGA-BUBHD-CCLA
|
|
有色高清晰丙烯酸有機玻璃（隨嵌入天花板式攝像機型號提供。）
|
VGA-BUBHD-CTIA
|
|
吊裝型號
|
|
|
透明高清晰丙烯酸有機玻璃（隨吊裝式攝像機型號提供。）
|
VGA-BUBBLE-PCLA
|
|
有色高清晰丙烯酸有機玻璃
|
VGA-BUBBLE-PTIA
|
|
因為光學性能下降的原因，所以我們不建議您將聚碳酸酯球型罩與高清產品配合使用。
|
|
|
吊裝臂底座
|
|
|
掛臂（無變壓器）
|
VG4-A-PA0
|
|
掛臂（120/230 VAC 變壓器）
|
VG4-A-PA1 / VG4-A-PA2
|
|
帶電纜的吊裝臂
|
VGA-PEND-ARM
|
|
VGA-PEND-ARM 的安裝板
|
VGA-PEND-WPLATE
|
|
適用于 VG4 系列電源的裝飾框
|
VG4-A-TSKIRT
|
|
用于掛臂安裝的可選安裝板
|
|
|
角落安裝板
|
VG4-A-9542
|
|
立桿安裝板
|
VG4-A-9541
|
|
吊裝式管道安裝
|
|
|
管道安裝蓋
|
VG4-A-9543
|
|
吊裝式屋頂安裝
|
|
|
屋頂（護欄）安裝（需要 VG4-A-9543 管道安裝蓋。 需單獨購買。）
|
VGA-ROOF-MOUNT
|
|
用于屋頂安裝的可選安裝板
|
|
|
用于護欄安裝的平頂適配板
|
LTC 9230/01
|
|
嵌入天花板支撐套件
|
|
|
吊頂天花板支架
|
VGA-IC-SP
|
|
電源
|
|
|
60W、單端口、交流電輸入的高功率 PoE 中跨
|
NPD-6001A
|
|
室外電源盒，無變壓器
|
VG4-A-PSU0
|
|
室外電源盒（120/230 VAC 變壓器）
|
VG4-A-PSU1 / VG4-A-PSU2
|
